逆向工程可以說是數字化設計當中最高效的手段之一，逆向工程技術已經在工業中廣泛應用于產品的復制、改進、創新設計。同時，國家為了推廣逆向工程技術的應用，主辦了全國職業院校技能大賽工業產品數字化設計與制造賽項比賽，在該賽項中，三維掃描和逆向建模的分值一直保持在40分以上，可見其重要性。

3D經緯發現，其實生活中很多常見的小物件，都適合作為逆向工程的訓練案例。在3D經緯曾參與的項目中，就選取了5個生活中常見的物件作為逆向工程案例，讓學生由淺入深地進行學習與訓練。

花灑

花灑可以定位為一個“初級案例”，除了掃描與建模的基礎知識與工作流程外，重難點在于三維掃描中的添加輔助特征、固定模型位置，逆向建模中“面片草圖”使用、螺紋特征創建。

簡易模具

簡易模具可以定位為一個“中級案例”，具有較多細小的特征，重難點在于三維掃描中的貼點部位和建模中“面片擬合”命令的使用。

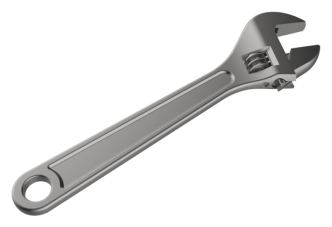

扳手

扳手雖然生活中隨處可見，但在逆向工程中確是一個“高級案例”，由于正反兩面都具有較多特征，三維掃描時需要重點學習貼點部位選取、零部件處理、反面掃描，建模時在“面片擬合”命令的使用基礎上，還需要使用到曲面特征編輯的功能。

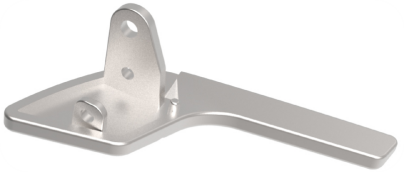

車門把手

汽車車門把手同樣是一個“高級案例”重難點在于掃描時模型利邊過多、需要反面掃描、要注意貼點部位、固定模型位置以及建模時外觀曲面的創建。

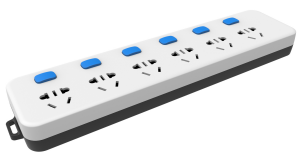

多孔位排插

多孔位排插可以說是綜合度較高的“高級案例”，不僅具有細小特征，還需要對深孔部位進行掃描；建模時，涉及到細小特征與陣列特征創建、外觀曲面特征創建等建模技巧。

30秒看完案例的操作流程

↓↓↓

△花灑

△扳手
